Свет погас на трое суток: чем спасают дом на 1000 м²

Резервное электроснабжение частного дома площадью 1000 м² — это не генератор в гараже, а система из трёх слоёв: аккумуляторы держат критичную нагрузку без паузы, автоматический ввод резерва за секунды запускает газовую или дизельную станцию, а щит заранее разделён на то, что должно жить всегда, и то, что можно выключить. Всё это закладывается в проект, а не докупается после первой аварии.

Дом за сотни миллионов рублей обычно проектируют как крепость: стены из камня, кровля на сто лет, охрана, камеры. И почти всегда в этой крепости есть одна дверь, которая открывается сама. Это провод от столба. Когда его нет, дом за двадцать минут превращается в очень дорогую коробку, где не работают котёл, насосы, ворота, вентиляция и связь. Архитектура меняется быстрее, чем мы думаем, но зависимость от одного кабеля пока остаётся её слабым местом.

Трое суток без света: почему это не фантастика для Подмосковья

25–26 декабря 2010 года на Подмосковье обрушился ледяной дождь. На ветках и проводах нарос стекловидный лёд толщиной 2–3,5 сантиметра, деревья падали на линии электропередачи, и без света остались около 310 тысяч жителей области. Режим чрезвычайной ситуации ввели в 18 районах. Через несколько дней после удара десятки тысяч человек всё ещё сидели без электричества: ремонт растянулся не на часы, а на дни.

Это не единичная история. Уже в наши дни из-за урагана и ливня в Подмосковье отключались больше десятка линий и почти 600 трансформаторных подстанций. Посёлки в лесу, где линия идёт через просеку, страдают первыми и восстанавливаются последними: бригада сначала чинит магистраль, потом деревню, и только потом ваш отвод.

Отсюда первый тезис, с которого мы начинаем разговор с заказчиком. Вопрос не в том, отключат ли свет. Вопрос в том, что дом должен уметь делать сам, пока его нет: часы, сутки или трое суток.

Что на самом деле падает, когда гаснет электричество

Самое распространённое заблуждение звучит так: «У нас газ, значит, тепло будет». Не будет. Современный газовый котёл без электричества не запускается: автоматика горелки, вентилятор наддува, циркуляционные насосы на каждом контуре. Тёплые полы, радиаторы, бойлер косвенного нагрева — всё это держится на насосах.

Дальше по цепочке:

Вода. Скважинный насос, станция водоподготовки, насосы повышения давления. Без них в доме нет воды уже через несколько минут, как только опустеет гидроаккумулятор.

Канализация. Локальная очистная станция аэрационного типа без компрессора работает как накопитель. Несколько часов некритично, сутки-двое терпимо, дальше гибнет активный ил, и станцию придётся запускать заново.

Вентиляция. Приточно-вытяжные установки с рекуперацией останавливаются. В доме на 1000 м² с герметичным контуром и хорошими окнами это быстро становится заметно по воздуху.

Безопасность и связь. Ворота, шлагбаум, домофон, видеонаблюдение, сигнализация, роутер. Без питания половина систем охраны превращается в декорацию.

Холод и дорогое содержимое. Холодильники, винный шкаф, морозильные камеры с запасами на сезон. Винный погреб на несколько сотен бутылок не любит скачков температуры.

Зимой — сама конструкция. Если отключение длится больше суток в мороз, риск перемерзания трубопроводов в неотапливаемых зонах, в гараже, в техническом подполье становится реальным. Авария, которая начинается как неудобство, заканчивается ремонтом инженерии.

Мифы о резервном электроснабжении, которые дорого обходятся

Вот где большинство ошибается. Резерв обсуждают как покупку оборудования, а не как инженерное решение. Отсюда три типичных мифа.

Миф первый: «Хватит ИБП»

Источник бесперебойного питания для котла — вещь правильная, но это страховка на часы, а не на сутки. Посчитаем честно: автоматика котла и три-четыре циркуляционных насоса — это 300–500 Вт. Два аккумулятора по 100 А·ч на 12 В хранят около 2,4 кВт·ч, то есть примерно пять-шесть часов работы только отопления. Без воды, без вентиляции, без света. Для дома на 1000 м² ИБП — это мост, который удерживает систему до запуска генератора, а не замена ему.

Миф второй: «Возьмём генератор по сумме мощностей из паспортов»

Обычно это заканчивается одним из двух сценариев. Либо станция оказывается вдвое мощнее нужного и годами работает на холостом ходу, что для дизеля вредно. Либо она не может запустить скважинный насос: пусковой ток электродвигателя превышает рабочий в 3–7 раз, и в момент старта станция просто проседает. Правильная формула другая: рабочая мощность одновременно включённых потребителей плюс наибольший пусковой ток плюс запас 20–30 %.

Миф третий: «Поставим в гараж, места хватает»

Генератор — это двигатель внутреннего сгорания, выхлоп, топливо и шум. Открытый дизель гудит на уровне 100–110 дБ. Проводка в помещении электростанции должна идти не ближе 0,5 м от трубопроводов выхлопа и топливоподачи, дополнительные топливные баки ставят в отдельном помещении через тамбур с огнестойкостью стен не менее 0,75 часа. Гараж, где стоит автомобиль и хранятся шины, для этого не создан. А генератор под окном гостевой спальни — это гарантированный конфликт в первую же аварию.

Газ или дизель: выбор, который делают не по цене станции

Но здесь начинается интересное. Для резерва дома на 1000 м² выбор почти всегда сводится к газопоршневой или дизельной станции. И решает его не прайс-лист, а участок.

Газовая станция

Если к дому подведён магистральный газ, газопоршневая станция — самый спокойный вариант. Топливо не нужно хранить и завозить, оно не стареет и не густеет на морозе. Станция на 20–30 кВт расходует порядка 6–12 м³ газа в час в зависимости от нагрузки, удельный расход при номинале — около 0,40–0,45 м³ на кВт·ч. Работает она тише дизеля и чище по выхлопу.

Цена вопроса — проектная. Станцию нужно учесть в газовом проекте и в расчётном расходе газа по техническим условиям. Если об этом вспомнили после ввода газа, придётся согласовывать изменения, а это месяцы.

Дизельная станция

Дизель независим от газовой сети и хорош там, где газа нет или где заказчик хочет полной автономии от обеих сетей. Расход ориентировочно 200 граммов топлива на киловатт-час: станция на 30 кВт при нагрузке около 75 % тратит примерно 6 литров в час. Трое суток непрерывной работы — это уже порядка 400 литров. Их нужно где-то хранить, обновлять и зимой держать правильными: зимнее топливо для средней полосы рассчитано примерно до −30 °C, и специалисты советуют закладывать запас 5–7 градусов к предельной температуре фильтруемости. Летнее топливо, забытое в баке с октября, в январский мороз превращается в гель.

Наша позиция простая. Есть газ — ставим газ, дизель рассматриваем только как вторую линию для объектов, где автономия важнее удобства. Нет газа — дизель в отдельном павильоне с правильной топливной логистикой.

Мощность, которую дом не может купить у сети

Есть и менее очевидная причина думать о собственной генерации. Для физических лиц льготное технологическое присоединение ограничено 15 кВт. Всё, что больше, подключается по индивидуальному расчёту, а свыше 150 кВт — уже по индивидуальному проекту. Для дома на 1000 м² с тепловым насосом, бассейном, хаммамом и зарядкой для электромобиля реальная пиковая нагрузка легко выходит за пределы того, что сеть готова выделить быстро и недорого.

Поэтому резервное электроснабжение всё чаще проектируют заодно с управлением нагрузкой: система сама решает, что можно включить сейчас, а что подождёт. Это та же логика, что и в аварии, только каждый день. Подробнее о том, когда полная автономия от сетей оказывается дешевле подключения, мы писали в материале об автономном поместье.

Наш подход: три слоя и щит, разделённый заранее

Мы проектируем резервное питание как часть проекта электрики, а не как отдельную покупку. В основе три решения.

Слой первый: нагрузки делятся на категории ещё в проекте

Главный щит делится на группы. «Жизнь» — котёл и насосы, вода, очистная станция, холодильники, связь, охрана, дежурное освещение. «Комфорт» — кухня, прачечная, вентиляция, основной свет. «Роскошь» — хаммам, подогрев бассейна, снеготаяние, зарядка электромобиля. В аварии первая группа работает всегда, вторая — пока хватает мощности, третья отключается автоматически. Это решение стоит в проекте несколько линий на схеме, а переделка щита в готовом доме — неделю работы и вскрытые стены.

Слой второй: аккумуляторы убирают паузу

Генератор не включается мгновенно: автоматика должна убедиться, что сеть действительно пропала, дать команду на запуск и дождаться, пока станция выйдет на режим. Обычно это около десяти секунд, но их хватает, чтобы перезагрузить сервер умного дома, сбить настройки котла и остановить вентиляцию. Поэтому критичная группа питается через аккумуляторную систему, которая держит её без малейшего перерыва. Для дома с шиной KNX это особенно важно: логика управления должна пережить аварию, а не начинать с нуля.

Слой третий: станция с автоматическим вводом резерва и своим местом на генплане

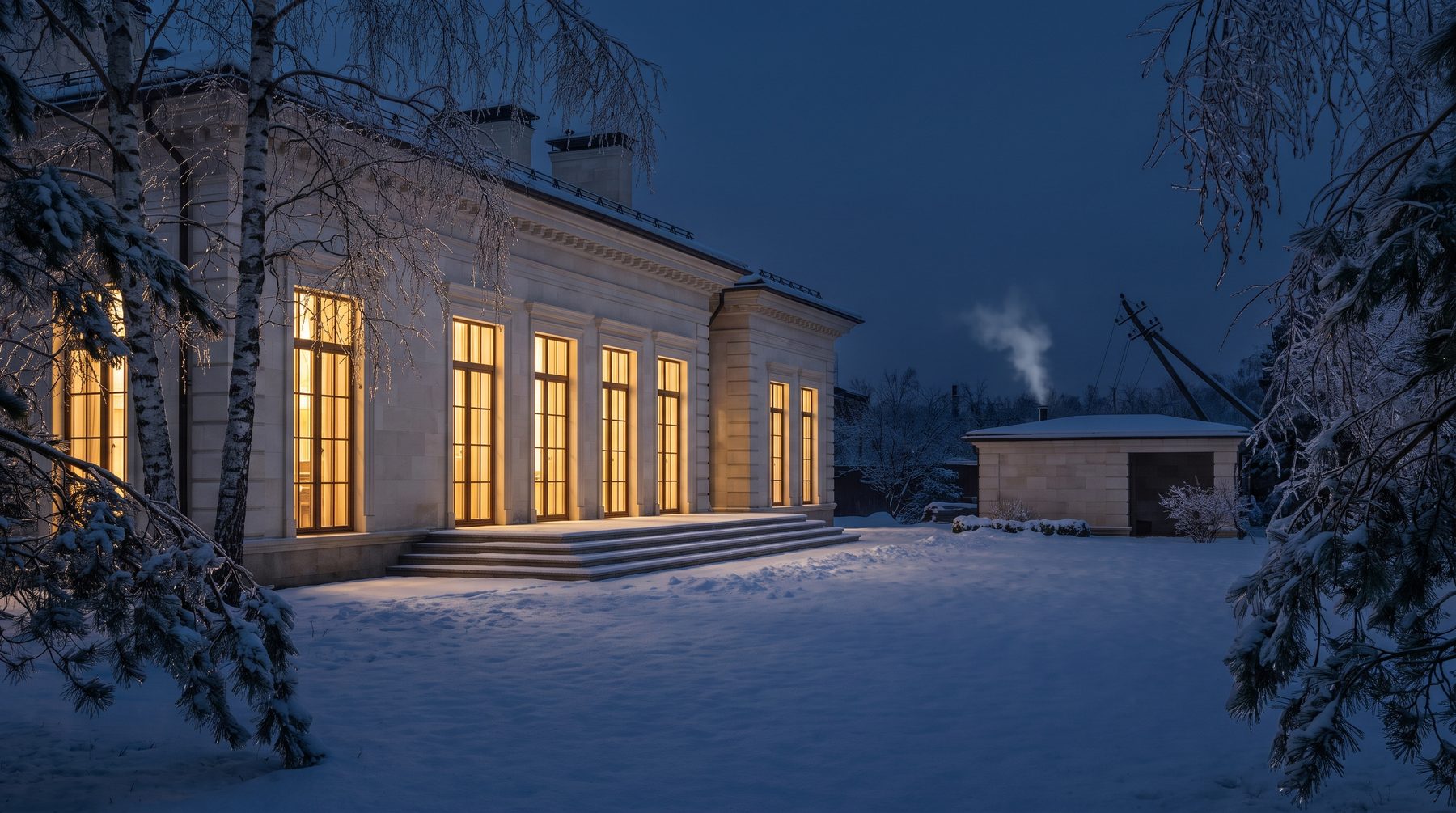

АВР переключает дом на генератор и обратно без участия человека. Станцию мы размещаем в отдельном павильоне или в техническом блоке с собственным входом, вентиляцией и отводом выхлопа, вдали от спален и террас. Место выбирается на генплане одновременно с котельной, очистной станцией и въездом для обслуживания: к дизельной станции должен подъехать бензовоз, к газовой — подойти газопровод. Всё это часть общей схемы инженерных сетей участка.

Из практики. К нам обратились владельцы дома около 1100 м², построенного без нашего участия. На случай аварии у них был переносной бензиновый генератор, купленный «на всякий случай». В первую же зимнюю аварию выяснилось, что он не тянет скважинный насос одновременно с котлом, а подключать его приходилось вручную через переноску в техническом помещении. Мы перепроектировали щит под три группы, вынесли газовую станцию в отдельный павильон рядом с котельной и поставили аккумуляторы на критичную нагрузку. Следующее отключение хозяева заметили только по сообщению от системы мониторинга.

Когда об этом думать

Идеальный момент — стадия концепции, когда решается генплан и состав технических помещений. Второй удачный момент — разработка инженерных разделов, когда щиты, трассы кабелей и газовый проект ещё на бумаге. Худший — после первой аварии, когда всё приходится встраивать в готовые стены и согласованный газ.

Дом, который не умеет жить без сети, похож на яхту без спасательной шлюпки: красиво до первого шторма. Если вы проектируете или уже строите резиденцию и хотите понять, сколько дней автономии нужно именно вашему дому и где на участке для неё место, напишите нам. Разберём нагрузки и предложим схему, в которой свет гаснет только у соседей.

Частые вопросы

Какой мощности нужен генератор для дома 1000 м²?

Точную цифру даёт только расчёт нагрузок, но для резервного питания групп «жизнь» и «комфорт» в доме такого масштаба обычно нужна станция 20–40 кВт. Считают рабочую мощность одновременно включённых потребителей, прибавляют наибольший пусковой ток, например скважинного насоса, и закладывают запас 20–30 %. Хаммам, бассейн и снеготаяние в резерв, как правило, не включают.

Что лучше для резерва: газовый или дизельный генератор?

При наличии магистрального газа предпочтительнее газопоршневая станция: топливо не нужно хранить, оно не густеет на морозе, станция тише и чище. Её обязательно учитывают в газовом проекте. Дизель выбирают там, где газа нет или нужна независимость от обеих сетей, с учётом хранения топлива и перехода на зимнее дизтопливо.

Можно ли обойтись только ИБП и аккумуляторами?

Для коротких отключений на несколько часов — да, если резервируется только отопление и связь. Но два аккумулятора по 100 А·ч удержат автоматику котла и насосы примерно пять-шесть часов. Для суток и более в доме на 1000 м² аккумуляторы работают как мост без паузы до запуска генератора, а не как его замена.

Где разместить генератор на участке?

В отдельном павильоне или техническом блоке с собственной вентиляцией и отводом выхлопа, в стороне от спален и зон отдыха, с подъездом для обслуживания и завоза топлива. Проводку ведут не ближе 0,5 м от трубопроводов выхлопа и топлива. Гараж и котельная без отдельного помещения для станции для этого не подходят.
